电子地磅防雷设计方案
作者：www.yifengfl.com
一、概述
雷电灾害是世界上十大严重自然灾害之一，我国雷电灾害频发，对国民经济发展、社会和谐稳定，尤其是对人民生命财产安全构成了严重威胁。我国每年因雷电造成人员伤亡达三四千人，财产损失约50～100亿元人民。
随着现代科技的高速发展，电子及微电子设备，尤其是大规模、超大规模集成电路在各个领域大量运用，它们的耐压水平都相当低，例如集成电路的耐压水平均在100伏以下，雷电产生的雷电电磁脉冲（LEMP）在这些微电子设备的可能的进雷通道上产生的感应过电压通常都在千伏以上，足以导致设备工作异常或损坏。
地磅一般都处于暴露场合，地磅对数据的收集和控制需要非常的细致与完整的, 其应力部件（传感器）、放大器和显示设备等很容易遭受雷电的损害，如果防雷措施不完善，当直击雷或感应雷产生对传感器设备的损坏，引起的间接损失是相当之大的。大多数情况下，地磅的损坏都是由电阻或电容耦合瞬态过电压造成的，所有引入显示间的供电、信号线路以及室外与地磅的应力部件（传感器）相连接的信号线及电源线都应安装过电压保护装置。
二、现场勘测情况（以XX单位地磅勘测为例）
1、雷击损坏情况
据该站有关人员介绍，该地磅在之前几天受到过强雷击，使该地磅部分设备遭到严重损坏，大约损失如下。
（1）重量显示器被完全损坏；
（2）3个传感器损坏；
2、现场勘测情况
该地磅位于厂区较空旷位置，且房子是孤立的一栋建筑物,周围无高层建筑物和构筑物。
（1）地磅与磅房都未做地网;
（2）地磅设备均未接地网；
（3）地磅设备未装信号防雷器;
（4）电源输入端未装电源防雷器；
总的来说该地磅与磅房都未安装防雷设施，是无法保证设备的防雷安全的。此次雷击损坏设备是由直击雷感应雷击所致。因此，应对现有防雷设施作整改，实施综合系统防雷工程。
三、防雷工程设计方案
（一）设计依据
GB50343-2004《建筑物电子信息系统防雷技术规范》
GB50057-94（2000版）《建筑物防雷设计规范》
99D562《建筑物防雷设施安装图集》
IEC1312-1 1995《雷电电磁脉冲防护》
GB50169-92《电气装置安装工程接地装置施工及验收规范》
XQ3-2000《气象信息系统雷击电磁脉冲防护规范》
（二）防雷工程设计方案
根据本工程保护对象的实际情况和用户要求，作出综合防雷工程设计方案。
1、防感应雷
应该安装电源防雷器，抑制从供电线路侵入的感应雷电波。
由于供电线路为远距离架空布设，还有可能经过地形、气候条件恶劣的地区，因而感应雷电侵入的几率和强度都更大；还由于雷电波的最大能量的谐波分布在市电工频附近几十赫兹到几百赫兹的低端，因而雷电波在供电线路上容易与工频回路发生耦合、谐振。于是雷电冲击波从电源线路进入电子设备的几率要比从信号线中进入的几率要高得多。因此，供电线路的防雷保护是最为重要的。实践经验表明：采用多级保护，分级泄流是行之有效的。选型防雷器时应选择残压小，反应时间快的防雷器。
本方案拟对供电线路作电源输入端防雷保护。
（1）第一级防雷：由于室内电源线路受太大雷击的机会较少，对于建筑物，室内第一级电源防雷可省（如果供电线路为架空敷设，则应考虑在总配电箱前端安大通流容量的防雷器，如选用翌丰品牌YF-X380B120，作为第一级防护）；
（2）第二级防雷：值班室电源配电箱电源进线端处安装箱式单相电源防雷器，型号为YF-X220B80，作为室内用电设备第二级防护。
（3）第三级防雷：在值班室主机、称重显示器前端安装防雷插座，型号为YF-CZ/6，对这些设备进行电源线路精细级雷电防护；
（4）对连接传感器设备的信号线，在传感器信号线路两端分别安装信号防雷器，型号为YF-XH/SJ，保护一对线路，切断外界线路传送到重量显示器的感应雷击的影响；
（5）对线路进行改造，把线路全部用铁线管进行屏蔽。
信号线路种类繁多，而且多为明线、非屏蔽的，感应雷电很易侵入信号线进入设备，造成工作异常损坏。因此，信号线路的防雷保护是较为复杂的，但又是十分重要的，丝毫大意不得。
所有防雷器必须接地线，应采用≥4mm2绝缘铜导线，就近接地配线架处设置的分等电位排上，然后用≥10mm2绝缘铜导线，将分等电位排和接地端子箱中接地排连通。
2、接地系统
正确、良好的接地装置和接地方式，是电子设备正常运行和防雷安全必不可少的重要基础措施。
采用低电阻椄地模块，型号为YF-DJ100/20，做辅助地网作接地系统，是减少因雷电产生的电位差，实现对雷击所产生的电压泻放的最佳效果。
地磅设备应连接保护地，宜用≮4mm2铜导线就近接入分等电位排上，然后用≮10mm2铜导线将分等电位排与接地端子箱中接地排连通。
凡用法兰盘连接处，加装跨接导线连通。

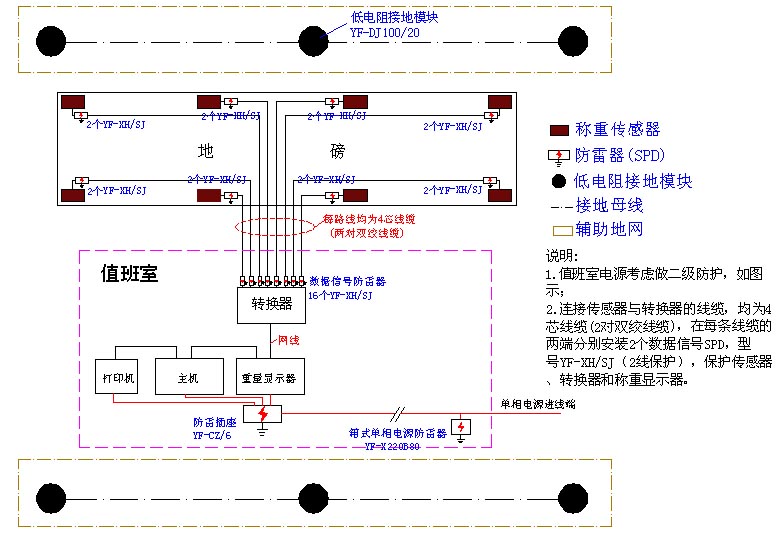

四、电子地磅防雷示意图
 五、设备清单
六、运行维护 |
||||||||||||||||||||||||||||||||||||
