YF-M24
YF-M12
——产品特点—————————————————————————————————
◆ 进口核心防雷元件,性能稳定
◆ 一体化设计,防雷更科学合理
◆ 内置电子脱扣装置,过流过热双重保护功能
◆ 响应快速,快速泄流,残压低,箝位准确
◆ 阻燃、防腐、耐高温外壳材料
◆ 防潮性能良好,雷雨环境均能稳定工作
——适用范围—————————————————————————————————
◆ 适用于防雷区域LPZ2区至LPZ3区的雷电防护。
◆ 弱电设备电源线路精细级保护。
——应用列举—————————————————————————————————
——技术参数—————————————————————————————————
型 号 |
YF-M24 |
YF-M12 |
标称工作电压Un(AC&DC) |
24V |
12V |
最大持续工作电压Uc(AC&DC) |
27V |
15V |
标称放电电流In(8/20μS) |
5KA |
5KA |
最大放电电流Imax(8/20μS) |
10KA |
10KA |
限制电压UP |
≤45V |
≤18V |
响应时间ta |
≤25ns |
防雷级别 |
D/Ⅲ,设备精细级保护 |
防护等级 |
IP20 |
过流过热保护 |
内置 |
接线方式 |
可选择:并联/串联 |
安装导体截面积 |
+/-:≥0.5mm2的多股线/PE: ≥1.5mm2的多股线 |
安装支架 |
35mm宽标准安装导轨 |
工作温区 |
-40℃~+80℃ |
外壳材料 |
阻燃、耐高温、耐腐蚀 |
遥信功能 |
可选 |
外形尺寸(长×高×宽) |
36×89×63mm / 96×25×25mm(铝合) |
参考标准 |
IEC61643、GB18802-2002 |

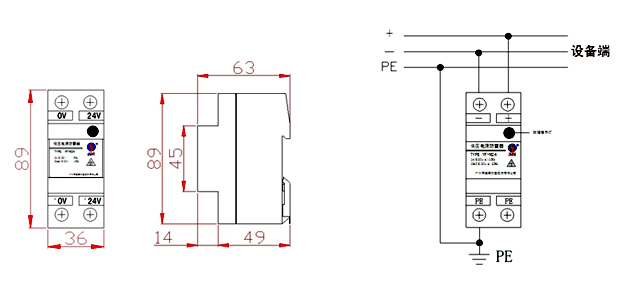

—外型尺寸:—————————————————安装示意图:
