——型 号——————————————————————————————————

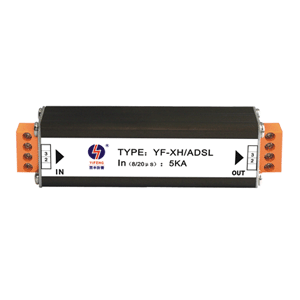

YF-XH/ADSL
YF-XH/ISDN
YF-XH/DDN
——产品特点—————————————————————————————————
◆ 多级保护电路设计
◆ 响应迅速，快速泄流
◆ 箝压准确，残压低，插损小
◆ 传输性能稳定
◆ 过流过压双重保护
——适用范围—————————————————————————————————
——应用列举—————————————————————————————————
应用于ADSL/ ISDN / DDN专线设备的雷电防护。
——技术参数—————————————————————————————————
|
型 号 |
YF-XH/ADSL |
YF-XH/ISDN |
YF-XH/DDN |
|
标称工作电压Un（AC） |
110V |
5V/24V/48V |
5V/24V |
|
最大持续工作电压Uc |
180V |
6V/27V/56V |
6V/27V |
|
标称放电电流
In (8/20μS) |
5KA |
5KA |
5KA |
|
最大放电电流
Imax(8/20μS) |
10KA |
10KA |
10KA |
|
电压保护水平Up
（1.2/50μS） |
270V |
8V/35V/75V |
15V/35V |
|
数据传输率VS |
2Mbps |
2Mbps |
2Mbps |
|
响应时间ta |
< 1ns |
< 1ns |
< 1ns |
|
插入损耗 |
≤0.2dB |
≤0.2dB |
≤0.2dB |
|
保护线数 |
2,3线 |
2,3线 |
2,3线 |
|
接口类型 |
RJ11/接线端子 |
RJ11/接线端子 |
RJ11/接线端子 |
|
参考标准 |
IEC61643、GB18802-2002 |
—外型尺寸：——————————————————安装示意图：
|
