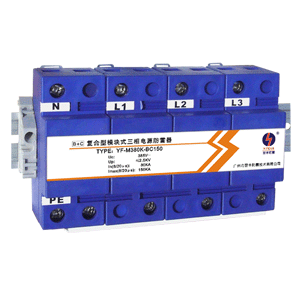

YF-M380K-BC/150
YF-M380K-BC/120
——产品特点—————————————————————————————————
本系列产品既具有C类SPD的响应速度和低保护电平，同时又具有B类保护器的能量级别。它实现了一、二
级保护器的直接并联安装而无需使用退耦电感，大大节省了因安装退耦电感而导致的复杂接线和安装空间，
可以将其和电源Ⅲ级防雷器并联使用，尤其适合一、二级保护器级间无法满足10米安装距离的情况。
◆ 采用了密封和自点火技术的，实现B和C级零距离安装，无需退耦电感。
◆ 提前点火间隙技术，无电弧外泄。
◆ 泄流能力强，可承受超大雷电流冲击。
◆ 可与D级电涌保护器配合使用，直接安装于设备前端，达到更佳防护效果。
◆ 输出残压低，响应时间快速。
◆ 模块盒外壳为特殊耐高温阻燃材料制作
◆ 具备故障失效指示功能。
——适用范围—————————————————————————————————
适用于LPZ0A区至LPZ2区交界处，即B级和C级，安装在电源进线总配电柜内。如果与和电源Ⅲ级防雷器配合
使用，可直接安装于设备前端，达到最佳防护效果。本产品特别适合应用于高能量雷电流泄放场所。
——应用列举—————————————————————————————————
工业建筑、商业建筑、政府机关、企业、学校、医院、银行、交通、公安等领域总配电系统的雷电防护。
——技术参数—————————————————————————————————
|
型 号 |
YF-M380K-BC150 |
YF-M380K-BC120 |
|
标称工作电压Un |
380V/50Hz |
380V/50Hz |
|
最大持续工作电压Uc |
385V |
385V |
|
雷电冲击电流Iimp（10/350ms） |
25KA |
25KA |
|
标称放电电流In（8/20ms） |
80KA |
60KA |
|
最大放电电流Imax（8/20ms） |
150KA |
120KA |
|
电压保护水平Up |
≤2.5KV |
≤1.5KV |
|
防雷级别 |
B+C/Ⅰ+Ⅱ |
|
响应时间tA |
≤25ns |
|
后续断流能力 |
1.5kA/385V |
|
最大后备保险丝强度 |
125A gL/gG |
|
防护等级 |
IP20 |
|
接线方式 |
并联 |
|
安装导体截面积 |
25mm2的多股线（L、N）／35mm2的多股线（PE、 ） |
|
安装支架 |
35mm宽标准安装导轨 |
|
工作温区 |
-40℃～＋80℃ |
|
外壳材料 |
阻燃、耐高温、耐腐蚀 |
|
外形尺寸（长×高×宽） |
144×89×63mm |
|
参考标准 |
IEC61643、GB18802-2002 |

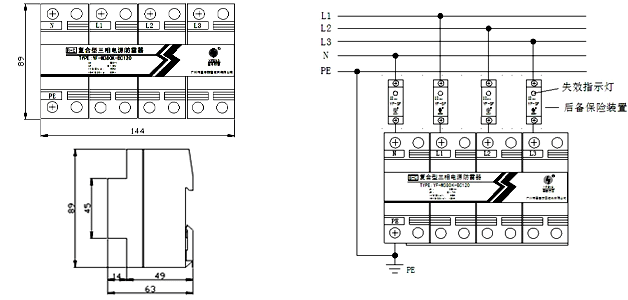

—产品尺寸：———————————— —安装示意图：
——安装注意—————————————————————————————————
◆ 保护器适用于室内安装，室外应加防水措施。
◆ 电涌保护器性能稳定，无须作特别维护，建议在雷雨季节前后进行检查。
◆ 维护及拆卸保护器时需由专业电工操作。
◆ 所有接线必须保证牢固及可靠电气联接，接地电阻推荐不大于10Ω，并且接地线尽量做到短而直。
