——型 号——————————————————————————————————

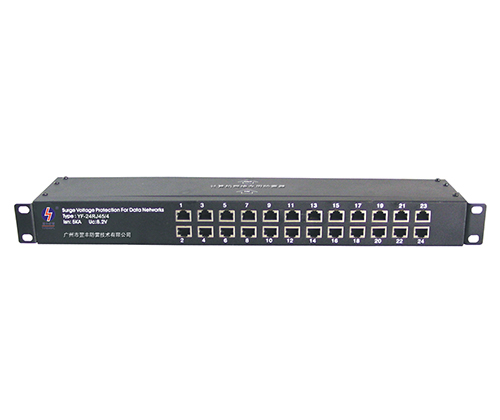

YF-24RJ45/4 YF-24RJ45/8
——产品特点—————————————————————————————————
◆ 进口RJ45水晶接头
◆ 多级保护电路设计
◆ 响应迅速,快速泄流
◆ 箝压准确,残压低,插损小
◆ 传输性能稳定
◆ 过流过压双重保护
◆ 多路一体化机架式设计,4线保护/8线全保护
——适用范围—————————————————————————————————
适用于网络服务器、路由器、网络交换机、HUB、信息终端等设备在网络线路上的雷电及电涌的防护。
——应用列举—————————————————————————————————
计算机机房、以太网100Base T/TX/4等。
——技术参数—————————————————————————————————
型 号 |
YF-24RJ45/4 |
YF-24RJ45/8 |
标称工作电压Un(AC) |
6V |
6V |
最大持续工作电压Uc |
8V |
8V |
标称放电电流In (8/20μS) |
5kA |
300A |
最大放电电流Imax(8/20μS) |
10kA |
2.5kA |
电压保护水平Up(1.2/50μS) |
≤18V |
≤18V |
响应时间ta |
< 1ns |
< 1ns |
插入损耗 |
≤0.2dB |
≤0.2dB |
数据传输率VS |
100Mbps |
100Mbps |
保护线数 |
1、2、3、6 |
8线全保护 |
接口类型 |
RJ45 |
RJ45 |
保护端口数 |
可选择:8口、16口、24口 |
可选择:8口、16口、24口 |
——外型尺寸:——————————————————安装示意图:
|
