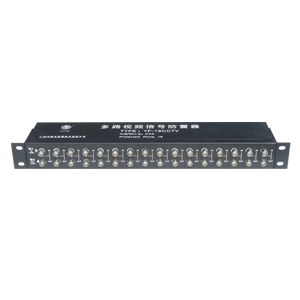

——型 号——————————————————————————————————
YF-16CCTV
——产品特点—————————————————————————————————
◆ 进口防雷元件,优质接口
◆ 多级保护电路设计
◆ 合金屏蔽外壳
◆ 响应迅速,快速泄流
◆ 箝压准确,残压低,插损小
◆ 传输性能稳定
◆ 过流过压双重保护
◆ 多路一体化机架式设计
——适用范围—————————————————————————————————
适用于摄像机、视频信号放大器、视频信号分配器、矩阵切换器、画面分割器、视频、监视器等设备的
视频线路上的雷电及电涌的防护。
——应用列举—————————————————————————————————
——技术参数—————————————————————————————————
型 号 |
YF-16CCTV |
标称电压UN |
-6V/+1V |
最大持续操作电压 |
-8V/+1.4V |
标称放电电流ISN(8/20μS) |
2.5 kA(芯线/屏蔽) |
5kA(屏蔽/地) |
最大放电电流Imax(8/20μS) |
5kA(芯线/屏蔽) |
10kA(屏蔽/地) |
1KV/μS时电压保护级别UP |
≤12V(芯线/屏蔽) |
≤600V(屏蔽/地) |
输入输出阻抗 |
75Ω |
响应时间tA |
< 1 ns |
插入损耗 |
≤0.32 dB |
数据传输率VS |
16Mbps |
保护端口 |
16 |
接口方式 |
BNC |
参考标准 |
IEC61643、GB18802-2002 |

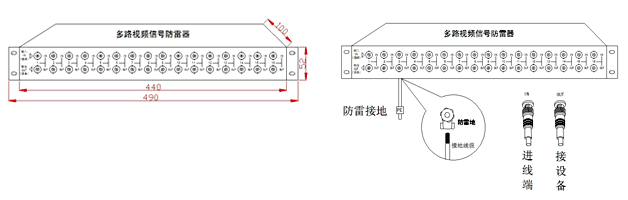

——外型尺寸:———————————————安装示意图:
|
