YF-X220E120
——产品特点—————————————————————————————
◆ 进口浪涌吸收元件，性能稳定
◆ 内置电子脱扣装置，过流过热双重保护功能
◆ 响应快速，快速泄流，残压低
◆ 带个正常/故障双重检测装置
◆ 优质钢材箱体,体积小巧，带锁，安装便捷
◆ 全封闭式设计，使用更安全
◆ 防潮性能好，雷雨环境均能稳定工作
◆ 安装便捷
——适用范围—————————————————————————————
◆ 适用于防雷区域LPZ0B区至LPZ1区的雷电防护。
◆ 电源Ⅰ级保护。
◆ 通常安装在电源进线总配电室内。
——应用列举—————————————————————————————
工业建筑、商业建筑、民用住宅、政府机关、企业、学校、医院、银行、交通、公安等领域总配电系统的雷电防护。
——技术参数—————————————————————————————
|
型 号 |
YF-X220E120 |
|
标称工作电压Un |
220V/50Hz |
|
最大持续工作电压Uc |
AC 385V |
|
标称放电电流
In(8/20μS) |
60KA |
|
最大放电电流Imax(8/20μS) |
120KA |
|
限制电压UP |
≤2.8KV |
|
响应时间ta |
≤25ns |
|
防雷级别 |
B /Ⅰ |
|
防护等级 |
IP63 |
|
过流过热保护 |
内置 |
|
是否带计数器 |
无 |
|
接线方式 |
并联 |
|
安装导体截面积 |
L、N: 10mm2的多股线／PE:16mm2的多股线 |
|
工作温区 |
-40℃～＋80℃ |
|
外形尺寸
（长×高×宽） |
190×260×92mm |
|
参考标准 |
IEC61643、GB18802-2011 |

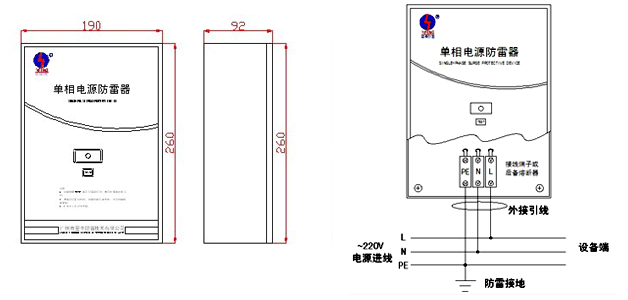

—外型尺寸：——————————————安装示意图：
