——型 号————————————————————————————————
YF-XH/SJ（热插拔分离式）
——产品特点—————————————————————————————————
◆ 热插拔分离结构
◆ 采用标准导轨安装方式，可适用集中接线安装场合
◆ 信号传输性能优越
◆ 进口核心防雷元件
◆ 多级保护电路设计，响应迅速，快速泄流
◆ 箝压准确，残压低，插损小
◆ 可对各种通信线路进行保护
——适用范围—————————————————————————————————
适用于485数据传输控制线路、数据通信专线、消防控制信号线路、音频线路、PLC控制线路的雷电及电涌
的防护。
——应用列举—————————————————————————————————
监控云台控制、解码线路、门禁数据线路、背景音乐、可视对讲、智能三表、一卡通、消防报警线路、
PLC控制柜等的雷电防护。
——技术参数—————————————————————————————————
|
型 号 |
YF-XH/SJ(导轨插拔式) |
|
标称工作电压Un |
5V |
12V |
24V |
48V |
110V |
|
最大持续工作电压 |
6V |
18V |
30V |
60V |
170V |
|
标称负载电流IL |
2A |
|
标称放电电流In（8/20μS） |
3KA |
5KA |
|
最大放电电流Imax（8/20μS） |
5KA |
10KA |
|
电压保护水平（In）Up |
≤15V |
≤20V |
≤50V |
≤180V |
≤300V |
|
响应时间ta |
≤1ns |
|
带宽fG |
2MHz |
|
插入损耗AE |
≤0.5dB |
|
温度范围 |
-40℃…+80℃ |
|
接口类型 |
螺丝端子 |
|
安装接线规格 |
1.5mm2~4mm2 |
|
外壳材料 |
黄色阻燃PBT,UL94-VO |
|
外形尺寸 |
13.5×65×90mm |
|
安装支架 |
35mm宽电气安装导轨 |
|
保护等级 |
IP20 |
|
参考标准 |
IEC61643、GB18802-2002 |

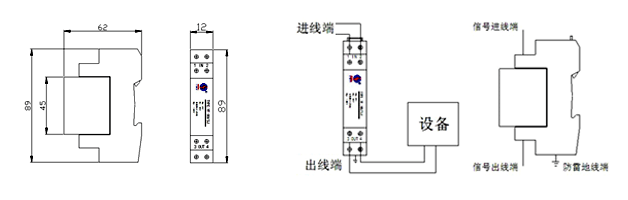

—技术参数：——————————安装示意图：
|
