——型 号——————————————————————————————————
——产品特点—————————————————————————————————
◆ 进口核心防雷元件
◆ 多级保护电路设计
◆ 响应迅速，快速泄流
◆ 箝压准确，残压低，插损小
◆ 传输性能稳定
◆ 过流过压双重保护
◆ 19’标准机架式，16路端口保护
——适用范围—————————————————————————————————
适用于485数据传输控制线路、数据通信专线、消防控制信号线路、音频线路的雷电及电涌的防护。
——应用列举—————————————————————————————————
监控云台控制、解码线路、门禁数据线路、背景音乐、可视对讲、智能三表、一卡通和消防报警线路等的
雷电防护。
——技术参数—————————————————————————————————
|
型 号 |
YF-16XH/SJ |
|
标称工作电压Un（AC） |
5V/12V/24V/110V |
|
最大持续工作电压Uc |
6V/15V/27V/135V |
|
标称放电电流In(8/20μS) |
5kA |
|
最大放电电流Imax(8/20μS) |
10kA |
|
电压保护水平Up（1.2/50μS） |
15V/20V/50V/300V |
|
响应时间ta |
< 1ns |
|
插入损耗 |
≤0.2dB |
|
保护线数 |
2/3线；1/2,3/4线全保护 |
|
保护端口 |
16口 |
|
接口类型 |
RJ11/接线端子 |

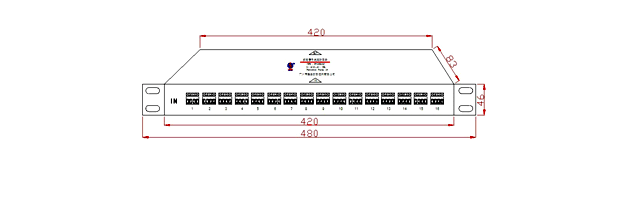

——外型尺寸：

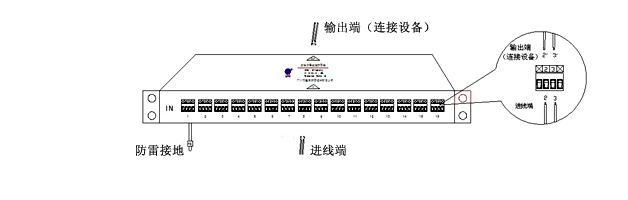

——安装示意图：
|
