——型 号——————————————————————————————————
YF-24RJ45/4
YF-24RJ45/8
——产品特点—————————————————————————————————
◆ 进口RJ45水晶接头
◆ 多级保护电路设计
◆ 响应迅速，快速泄流
◆ 箝压准确，残压低，插损小
◆ 传输性能稳定
◆ 过流过压双重保护
◆ 4线保护/8线全保护
——适用范围—————————————————————————————————
适用于网络服务器、路由器、网络交换机、HUB、信息终端等设备在网络线路上的雷电及电涌的防护。
——应用列举—————————————————————————————————
计算机机房、以太网100Base T/TX/4等。
——技术参数—————————————————————————————————
|
型号 |
YF-24RJ45/4 |
YF-24RJ45/8 |
|
标称工作电压Un |
5V |
5V |
|
最大持续运行电压Uc |
6V |
6V |
|
标称放电电流In（8/20mS） |
300A（线/线） |
300A（线/线） |
|
300A（线/地） |
300A（线/地） |
|
2.5KA（屏/地） |
2.5KA（屏/地） |
|
最大放电电流Imax（8/20mS） |
400A（线/线） |
400A（线/线） |
|
400A（线/地） |
400A（线/地） |
|
5KA（屏/地） |
5KA（屏/地） |
|
电压保护水平Up(In时） |
≤40V（线/线/地） |
≤40V（线/线/地） |
|
电压保护水平Up (1KV/mS时） |
≤15V（线/线/地） |
≤15V（线/线/地） |
|
≤700V（屏/地） |
≤700V（屏/地） |
|
响应时间tA |
＜1 ns |
＜1 ns |
|
数据传输率Vs |
＞155Mbit/S |
＞155Mbit/S |
|
插入损耗： |
＜0.3 dB |
＜0.3 dB |
|
接口方式 |
RJ45 |
RJ45 |
|
保护线数 |
4线（1/2，3/6） |
8线（1/2，3/6，4/5，7/8） |
|
保护端口 |
24口 |
24口 |
|
外观尺寸（L、W、H） |
480×160×45mm |
480×160×45mm |
|
参考标准 |
IEC61643、GB18802-2002 |

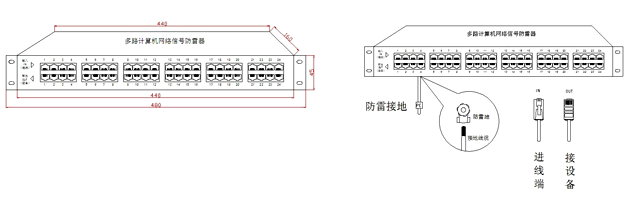

—外型尺寸：—————————————————安装示意图：
|
