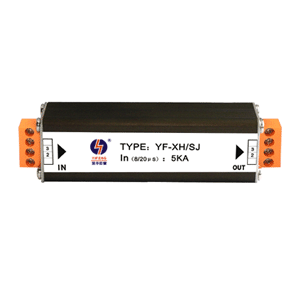

——型 号——————————————————————————————————
YF-XH/SJ
YF-XH/YT
——产品特点—————————————————————————————————
◆ 进口核心防雷元件
◆ 多级保护电路设计
◆ 响应迅速，快速泄流
◆ 箝压准确，残压低，插损小
◆ 传输性能稳定
◆ 过流过压双重保护
——适用范围—————————————————————————————————
适用于485数据传输控制线路、云台控制线路的雷电及电涌的防护。
——应用列举—————————————————————————————————
——技术参数—————————————————————————————————
|
型 号 |
YF-XH/SJ |
YF-XH/YT |
|
标称工作电压Un（AC） |
5V/12V/24V |
12V |
|
最大持续工作电压Uc |
6V/15V/27V |
15V |
|
标称放电电流In(8/20μS) |
5kA |
5kA |
|
最大放电电流Imax(8/20μS) |
10kA |
10kA |
|
电压保护水平Up（1.2/50μS） |
15V/20V/45V |
20V |
|
响应时间ta |
< 1ns |
< 1ns |
|
插入损耗 |
≤0.2dB |
≤0.2dB |
|
保护线数 |
2,3线／4线全保护 |
2,3线／4线全保护 |
|
接口类型 |
RJ11/接线端子 |
RJ11/接线端子 |

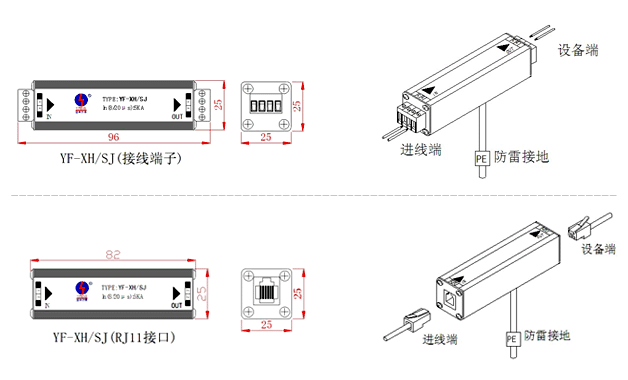

—外型尺寸：—————————————————安装示意图：
|
