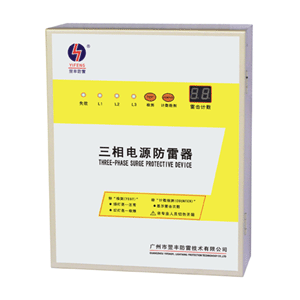

YF-X380B20
——产品特点————————————————————————————————
◆ 进口浪涌吸收元件,性能稳定
◆ 内置电子脱扣装置,过流过热双重保护功能
◆ 响应快速,快速泄流,残压低
◆ 带检测装置
◆ 优质钢材箱体
◆ 全封闭式设计,使用更安全
◆ 防潮性能好,雷雨环境均能稳定工作
——适用范围————————————————————————————————
◆ 适用于防雷区域LPZ1区至LPZ2区的雷电防护。
◆ 电源Ⅲ级保护。
◆ 通常安装在供电系统的分配电柜处。
——应用列举————————————————————————————————
工厂、企业、计算机中心、电信机房、保安监控中心、有线电视机房、楼宇自控室、电梯控制室、消防中心、工业
自控室医院手术室、监护室及装有电子医疗设备等供电系统的雷电防护。
——技术参数————————————————————————————————
型 号 |
YF-X380B20 |
标称工作电压Un |
380V/50Hz |
最大持续工作电压Uc |
AC 385V |
限制电压UP |
≤1.5KV |
标称放电电流In(8/20μS) |
10KA |
最大放电电流Imax(8/20μS) |
20KA |
响应时间ta |
≤25ns |
接线方式 |
并联 |
是否带计数器 |
可选择 |
外形尺寸 |
295×235×93mm |
参考标准 |
IEC61643、GB18802-2002、GB50343-2004 |

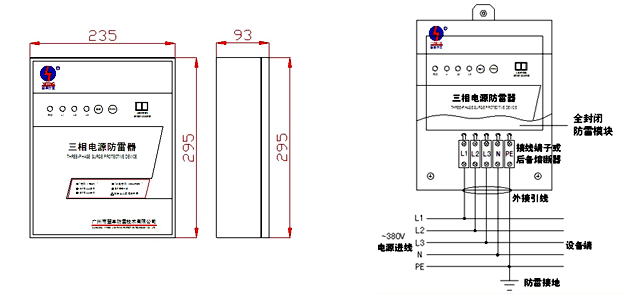

—外型尺寸:————————————————安装示意图:
