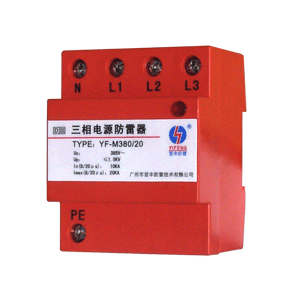

YF-M380/20
——产品特点—————————————————————————————————
◆ 进口核心防雷元件，性能稳定
◆ 一体化设计，防雷更科学合理
◆ 内置电子脱扣装置，过流过热双重保护功能
◆ 响应快速，快速泄流，残压低
◆ 阻燃、防腐、耐高温外壳材料
◆ 防潮性能良好，雷雨环境均能稳定工作
——适用范围—————————————————————————————————
◆ 适用于防雷区域LPZ1区至LPZ2区的雷电防护。
◆ 电源Ⅲ级保护。
◆ 通常安装在供电系统分配电柜处。
——应用列举—————————————————————————————————
工厂、企业、计算机中心、电信机房、保安监控中心、有线电视机房、楼宇自控室、电梯控制室、消防中
心、工业自控室医院手术室、监护室及装有电子医疗设备等供电系统的雷电防护。
——技术参数—————————————————————————————————
|
型 号 |
YF-M380/20 |
|
标称工作电压Un |
380V/50Hz |
|
最大持续工作电压Uc |
AC 385V |
|
标称放电电流In(8/20μS) |
10KA |
|
最大放电电流Imax(8/20μS) |
20KA |
|
限制电压UP |
≤1.2KV |
|
响应时间ta |
≤25ns |
|
防雷级别 |
D/Ⅲ |
|
防护等级 |
IP20 |
|
过流过热保护 |
内置 |
|
接线方式 |
并联 |
|
安装导体截面积 |
L、N: 6mm2的多股线／PE: 10mm2的多股线 |
|
安装支架 |
35mm宽标准安装导轨 |
|
工作温区 |
-40℃～＋80℃ |
|
外壳材料 |
阻燃、耐高温、耐腐蚀 |
|
遥信功能 |
可选 |
|
外形尺寸（长×高×宽） |
72×89×63mm |
|
参考标准 |
IEC61643、GB18802-2002 |
—外型尺寸：——————————————————安装示意图：
