YF-X380K-BC/150
YF-X380K-BC/120
——产品特点—————————————————————————————————
本系列产品既具有C类SPD的响应速度和低保护电平,同时又具有B类保护器的能量级别。它实现了一、二级
保护器的直接并联安装而无需使用退耦电感,解决了因安装退耦电感而导致的复杂接线和需足够的安装空间的
问题,可以将其和电源Ⅲ级防雷器并联使用,尤其适合一、二级保护器级间无法满足10米安装距离的情况。
◆ 采用了密封自动点火和能量协调技术,实现B和C级零距离安装,无需退耦电感。
◆ 提前点火间隙技术,无电弧外泄。
◆ 泄流能力强,可承受超大雷电流冲击。
◆ 可与D级电涌保护器配合使用,直接安装于设备前端,达到更佳防护效果。
◆ 输出残压低,响应时间快速。
◆ 外箱为优质钢材箱体。
◆ 配备后备熔断保护装置。
——适用范围—————————————————————————————————
适用于LPZ0A区至LPZ2区交界处,即B级和C级,安装在电源进线总配电柜内。如果与和电源Ⅲ级防雷器配合使
用,可直接安装于设备前端,达到最佳防护效果。本产品特别适合应用于高能量雷电流泄放场所。
——应用列举—————————————————————————————————
工业建筑、商业建筑、政府机关、企业、学校、医院、银行、交通、公安等领域总配电系统的雷电防护。
——技术参数—————————————————————————————————
配电线路 |
三相电源线路 |
型 号 |
YF-X380K-BC150 |
YF-X380K-BC120 |
标称工作电压Un |
380V/50Hz |
380V/50Hz |
最大持续工作电压Uc |
385V |
385V |
雷电冲击电流Iimp(10/350ms) |
25KA |
15KA |
标称放电电流In(8/20ms) |
80KA |
60KA |
最大放电电流Imax(8/20ms) |
150KA |
120KA |
电压保护水平Up |
≤2.5KV |
≤1.5KV |
防雷级别 |
B+C/Ⅰ+Ⅱ |
响应时间tA |
≤25ns |
后续断流能力If |
1.5kA/385V |
最大后备保险丝强度 |
125A gL/gG |
防护等级 |
IP65 |
是否带计数器 |
可选择 |
是否带遥信报警 |
可选择 |
接线方式 |
并联 |
安装导体截面积 |
25mm2的多股线(L、N)/35mm2的多股线(PE、 ) |
工作温区 |
-40℃~+80℃ |
外形尺寸(长×高×宽) |
280×380×140mm / 235×295×105mm(模块) |
参考标准 |
IEC61643、GB18802-2002 |

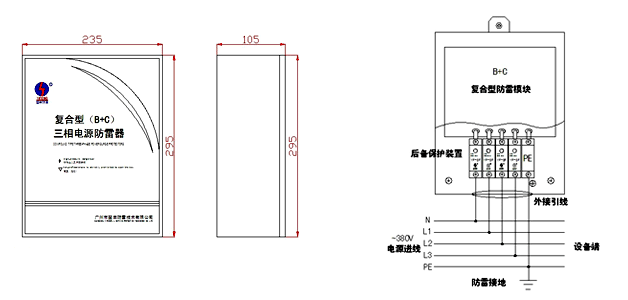

—产品尺寸:———————————————————装示意图:
——安装注意—————————————————————————————————
◆ 电涌保护器性能稳定,无须作特别维护,建议在雷雨季节前后进行检查。
◆ 维护及拆卸保护器时需由专业电工操作。
◆ 所有接线必须保证牢固及可靠电气联接,接地电阻推荐不大于10Ω,并且接地线尽量做到短而直。
