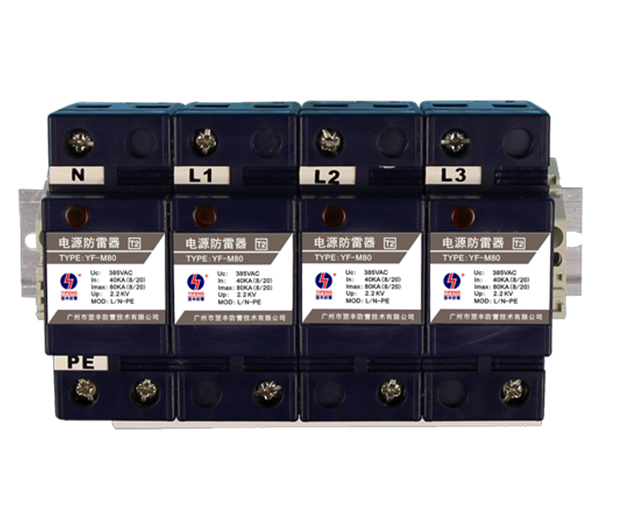

YF-M80
——产品特点—————————————————————————————————
◆ 采用优质浪涌吸收元件，性能稳定
◆ 一体化设计，防雷更科学合理
◆ 内置电子脱扣装置，过流过热双重保护功能
◆ 响应快速，快速泄流，残压低
◆ 阻燃、防腐、耐高温外壳材料
◆ 防潮性能好，雷雨环境均能稳定工作
——适用范围—————————————————————————————————
◆ 适用于防雷区域LPZ0B或LPZ1至LPZ2区的雷电防护。
◆ 电源Ⅱ级保护。
◆ 通常安装在电源分配电柜内。
——应用列举—————————————————————————————————
工业建筑、商业建筑、民用住宅、政府机关、企业、学校、医院、银行、交通、公安等领域总配电系统的雷电防护。
——技术参数—————————————————————————————————
型 号 | YF-M80 |
标称工作电压Un | 380V/50Hz |
最大持续工作电压Uc | AC 385V |
标称放电电流In(8/20μS) | 40KA |
最大放电电流Imax(8/20μS) | 80KA |
限制电压UP | ≤2.2KV |
响应时间ta | ≤25ns |
防雷级别 | C /Ⅱ |
防护等级 | IP20 |
过流过热保护 | 内置 |
接线方式 | 并联 |
安装导体截面积 | L、N: 6mm2的多股线／PE:10mm2的多股线 |
安装支架 | 35mm宽标准安装导轨 |
工作温区 | -40℃～＋80℃ |
外壳材料 | 阻燃、耐高温、耐腐蚀 |
遥信功能 | 可选 |
外形尺寸（长×高×宽） | 144×89×63mm |
参考标准 | IEC61643、GB18802-2002 |

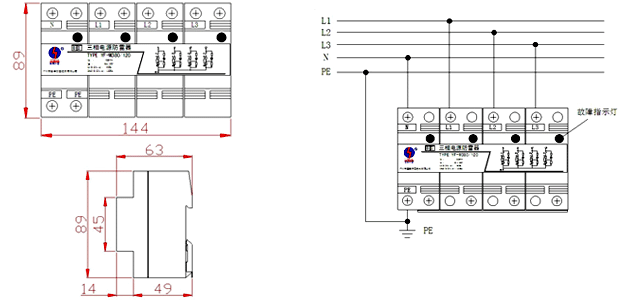

—外型尺寸：——————————————安装示意图：
